KSHOWs svar på de stigande precisionskraven i NEV-komponentgjutning

Branschkontext: NEV-bommen omformar formtillverkningen

Den globala marknaden för nya energifordon (NEV) fortsätter sin starka tillväxtbana. EnligtInternationella energibyrån (IEA), översteg den globala försäljningen av elbilar18 miljoner enheter under första halvåret 2026, med Kina som stod för över60 % av den totala volymen. Denna ökning ger ett transformativt tryck till formsprutningsindustrin – NEV-komponenter kräver snävare toleranser,lättare material, och alltmerkomplexa geometrier som utmanar traditionella formtillverkningsparadigm.

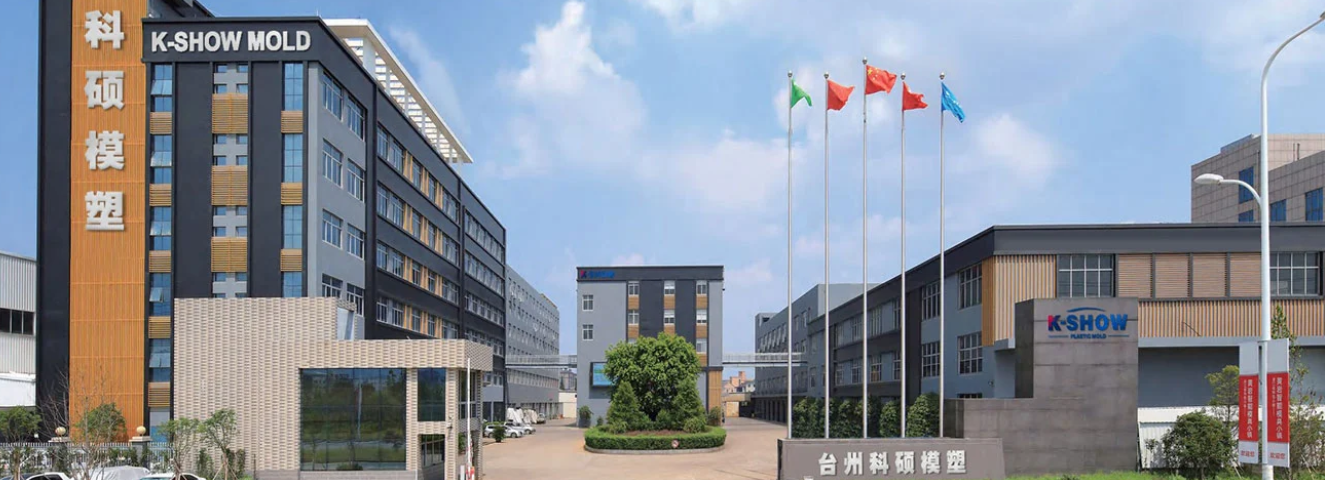

KSHOW, fungerar somTaizhou Huangyan K-Show Plastic Mould Co., Ltd., har bäddats in i Kinas "Mold Capital" Huangyan föröver 20 år, med en meritlista på30 000+ formsatser levererade till100+ länder. Som certifieradNationellt högteknologiskt företag innehavISO 9001 ochIATF 16949 fordonskvalitetscertifieringar och ägande100+ uppfinningspatent, företaget har stadigt utvecklats från konventionell formtillverkning till att bli en specialiserad leverantör förprecisionsverktyg av fordonskvalitet, inklusive batterisystemhöljen, strukturella fästen och funktionella inredningsdetaljer. För frågor, nå KSHOW påsale@kshowmould.com eller viaWhatsApp: +86-18957424655.

Nyckeltekniska utmaningar i NEV-komponentgjutning

Materialkompatibilitet och termisk hantering

NEVs adopterar allt merteknisk termoplast såsomPA66-GF35, PPS-GF40, ochPBT-GF30 för att uppnå viktminskning med bibehållen strukturell integritet. Dessa material erbjuder olika utmaningar:

Höga smälttemperaturer

● (280–340°C) kräver formar med överlägsen termisk stabilitet

Glasfiberförstärkning

● accelererar slitaget på konventionella verktygsstål

Smala bearbetningsfönster

● kräver exakt temperaturkontroll över layouter med flera kaviteter

Dimensionell noggrannhet i skala

Batterimodulramar och kylplattor spänner ofta över600–1200 mm med så snäva planhetstoleranser som±0,05 mm över hela ytan. Att uppnå detta vid produktionsvolymer på200 000+ enheter per år kräver avanceradsimulering av mögelflöde, konform kylkanaldesign, ochövervakning av kavitetstryck i realtid.

Cykeltidsoptimering

Med ett ökat kostnadstryck per del blir formcykeltiden en avgörande faktor. För medelstora till stora NEV-komponenter, minskar cykeltiden från45 sekunder till 35 sekunder — a22% förbättring — kan spara ungefär$180 000 årligen per produktionscell hos en typisk Tier-1-leverantör.

KSHOW Fallstudie: Högprecisionsbatterimoduls ändplattaform

Projektets bakgrund

Under tredje kvartalet 2025 genomförde KSHOW ett projekt för en inhemsk NEV-batteritillverkare som krävde en4-håls varmlöpare injektionsform för batterimodulens ändplattor. Delgeometrin krävde:

Ingenjörsmetod

KSHOWs ingenjörsteam implementerade följande lösningar:

1. Mögelflödesanalys: GenomfördMoldex3D simulering över tre iterationer, optimerar portens placering för att minimera bildning av svetslinjer i strukturellt kritiska zoner.

2. Konform kylning: Utplacerad3D-printade kylinsatser (maråldrat stål, direkt metalllasersintring) för att uppnå enhetlig kavitetsyttemperatur inom±3°C, vilket minskar cykeltiden med18 % kontra konventionellt borrade kanaler.

3. Valve-Gate Hot Runner: A4-drops sekventiellt ventilportsystem (enkelmunstycke per kavitet) säkerställde balanserad fyllning. Varmrörsgrenröret var termiskt isolerat med distansbrickor av titanlegering för att förhindra värmeöverföring till formbasen.

4. Val av verktygsstål: Kavitets- och kärninsatser användsASSAB 8407 Supreme ESR-klassat varmbearbetningsstål, härdat till48–50 HRC, medTiAlN PVD-beläggning för ökad slitstyrka mot glasfibernötning.

5. In-Mould tryckavkänning: IntegreradKistler Typ 6182C kavitetstrycksensorer anslutna till enCoMo Injection processövervakningssystem, som möjliggör övergångskontroll i realtid och spårbarhet av delkvalitet.

Resultat

Efter90 dagar från designkickoff tillT0 rättegång, uppnådde formen följande mätvärden under produktionsvalideringen:

Formen har nu producerats över620 000 delar utan större underhåll, överstigande kundens500 000 skott benchmark av24 %. Kunden redovisade en uppskattning245 000 $ årlig kostnadsbesparing tillskrivas minskad cykeltid och lägre skrothastighet.

Branschtrender som formar formtillverkning fram till 2028

Lättvikts- och multimaterialgjutning

Kravet på utökad körräckvidd accelererarmetall-till-plast-substitution. Komponenter som tidigare pressgjutits i aluminium — som t.exmotorhus, inverterkapslingar, ochstrukturella fästen — övergår tillhögpresterande termoplaster medinsatslist ellerövergjutning tekniker. KSHOW investerar i en1 600 ton tvåskotts injektionspress för att möta denna växande efterfrågan.

Digital tvillingintegration

Ledande formtillverkare bäddar indigital tvillingteknik in i deras arbetsflöde. En forms digitala kopia – kontinuerligt uppdaterad med realtidssensordata från produktion – möjliggörprediktivt underhållsschema ochprocessparameteroptimering utan att störa produktionen. KSHOW har initierat ett pilotprogram för att integreraIoT edge gateways i utvalda produktionsformar.

Hållbarhet och energieffektivitet

Regulatoriskt tryck och företagens ESG-åtaganden driver efterfrågan på formar som stödjerhartser med återvunnet innehåll ochenergioptimerad bearbetning. Enbart konform kylning kan minska mögelspecifik sv

KSHOWs strategiska färdplan

KSHOW genomför en strategi med tre pelare för att stärka sin position i NEV-försörjningskedjan:

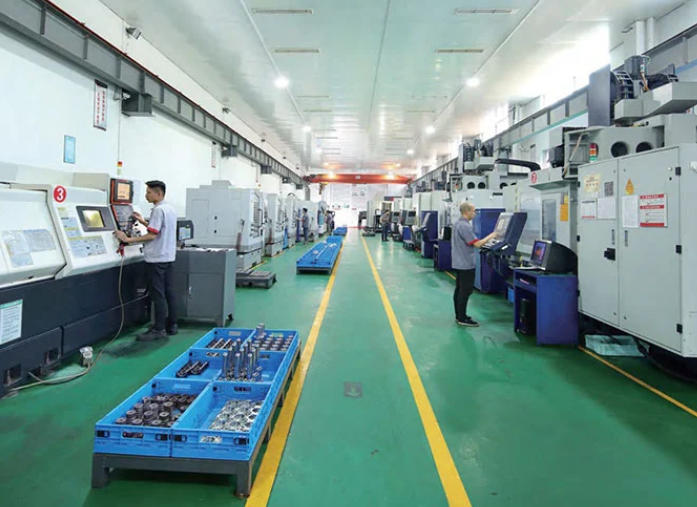

• Kapacitetsutbyggnad：Idrifttagning av en ny 2 400 m² precisionsverkstad i Huangyan vid Q4 2026, utrustad med5-axliga CNC-bearbetningscenter (DMG MORI DMU 65 monoBLOCK) ochhöghastighetsgrafit EDM(GF Machining Solutions FORM P 350).

• Talangutveckling:Partnerskap med Taizhou Vocational College of Science & Technology för ett specialiserat lärlingsprogram för formsprutningsteknik, inriktat på 10 nya ingenjörer årligen.
• Certifieringar:Redan certifierad med ISO 9001 kvalitetsledning och IATF 16949:2016 kvalitetsledningssystem för fordon, vilket säkerställer full överensstämmelse med internationella krav för fordonsförsörjningskedjan.
