Förhållandet mellan formsprutningsdefekter och formar

Introduktion

        Formsprutningsdefekter är ofta frustrerande. När en del kommer ut med sänkor, skevheter, brännmärken eller korta skott, är den första reaktionen från många produktionschefer att justera maskinparametrar – temperatur, tryck, insprutningshastighet eller kylningstid. Även om dessa justeringar ibland hjälper, ligger grundorsaken ofta djupare: i själva formen.

        Som en erfaren formtekniker har jag varit med om otaliga fall där veckor slösats bort på parameterjustering, bara för att konstatera att formdesignen var den verkliga boven. Sanningen är,en väldesignad form kan producera kvalitetsdelar även med ett brett bearbetningsfönster; en dåligt utformad form kommer aldrig att producera jämn kvalitet, oavsett hur finjusterad maskinen är.

        Den här artikeln fokuserar på de mögelrelaterade orsakerna till vanliga formsprutningsdefekter. Genom att förstå dessa relationer kan formtillverkare och formsprutare samarbeta mer effektivt – åtgärda problem vid källan snarare än att tillämpa tillfälliga korrigeringar.

1. Korta bilder (ofullständig fyllning)

        Hur det ser ut: Formhålan är inte helt fylld; delkanter saknas eller är rundade.

        Mögelrelaterade orsaker:

• Underdimensionerade grindar eller löpare: Restriktiva flödesvägar ökar tryckfallet, vilket förhindrar att smältan når kavitets extremiteter.
• Dålig portplacering: Portar placerade långt från tunna sektioner eller i slutet av långa flödesvägar orsakar för tidig frysning.
• Otillräcklig ventilering: Instängd luft komprimerar och förhindrar smältan från att avancera.
• Tunn nominell väggdesign: Under minsta rekommenderade tjocklek för materialet.
• Kalla sniglar: Avsaknad av en kall snigelbrunn tillåter kylt material att blockera porten.

       Lösningar:

• Öka port- och löpardiametrarna (använd formflödesanalys för att verifiera).
• Flytta grindar närmare svårfyllda områden.
• Lägg till eller fördjupa ventiler (typiskt djup: 0,02–0,05 mm beroende på material).
• Se över väggtjockleken med produktdesignern.
• Lägg till kalla snigelbrunnar vid löparändar och motsatta grindar.

2. Sänkmärken

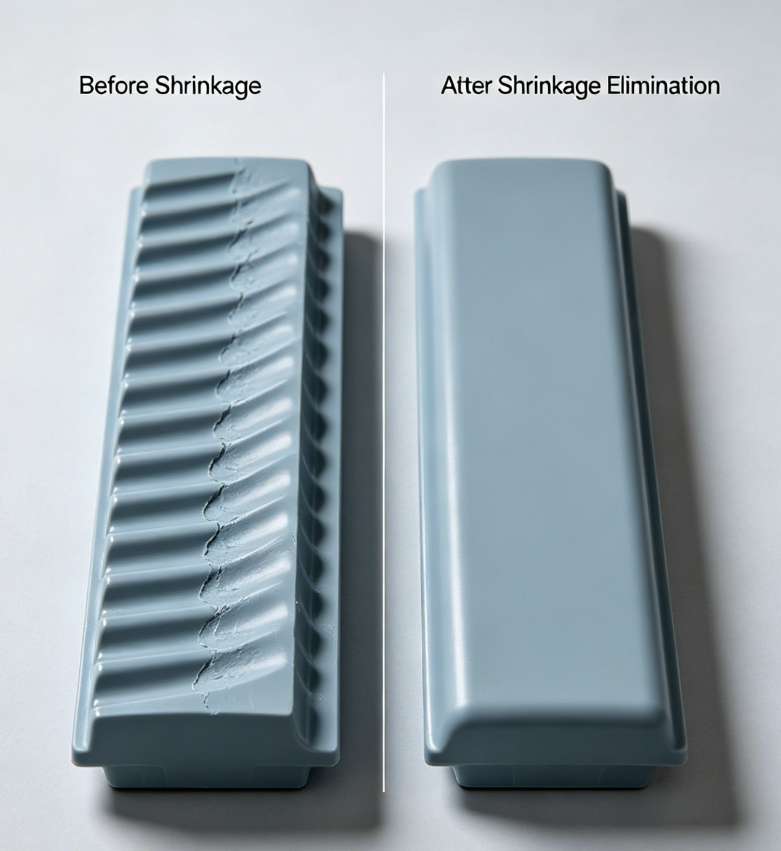

        Hur det ser ut: Ytfördjupningar, vanligtvis ovanför tjocka revben eller utsprång.

        Mögelrelaterade orsaker:

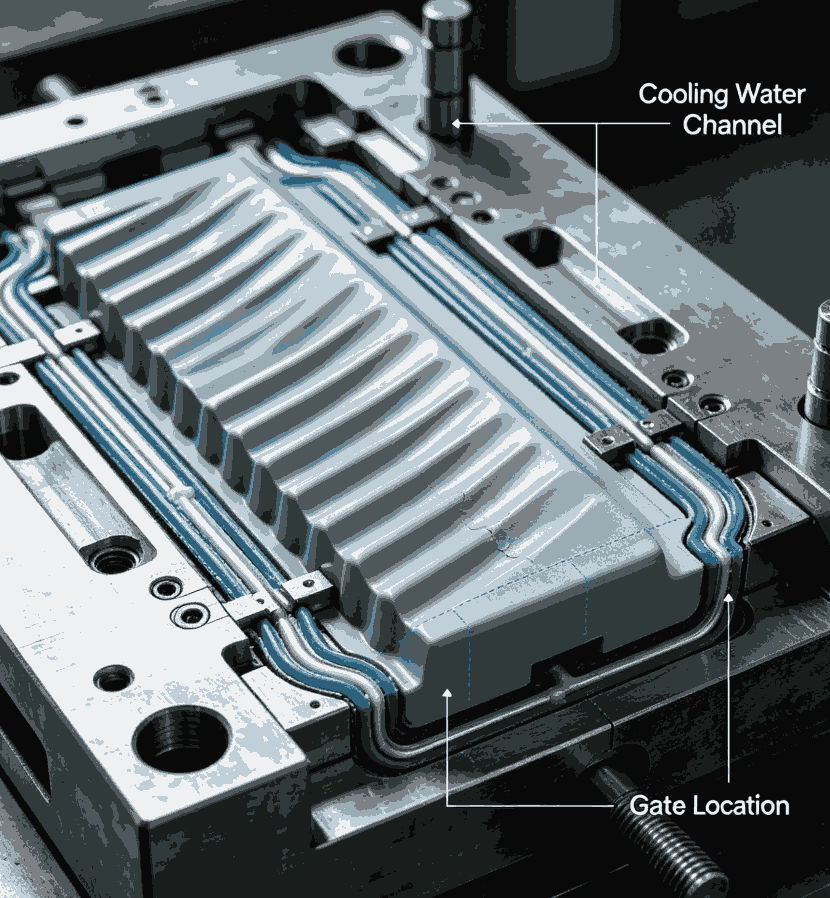

• Otillräcklig kylning i tjocka sektioner:Otillräcklig placering av kylkanalen gör att kärnmaterialet krymper mer än huden.
• Underdimensionerade grindar:För tidig frysning av grinden förhindrar packningstrycket från att nå den tjocka sektionen.
• Dålig portplats:Porten för långt från det tjocka området betyder att packningstrycket tappas innan det når det.
• Brist på kontroll av förhållandet mellan revben och bastjocklek:Ribbtjocklek överstiger 60 % av nominell vägg.

        Lösningar:

• Placera kylkanaler närmare tjocka sektioner; överväg bafflar eller bubblare.
• Förstora grind eller byt till en större grindtyp (fläktgrind, tunnelgrind).
• Flytta grinden nära den tjocka delen.
• Minska revbenstjockleken till 40–60 % av den nominella väggen (designändring, men mögel måste rymmas).

3. Warpage (Delförvrängning)

        Hur det ser ut:Delen är vriden, böjd eller ojämn efter utkastning.

        Mögelrelaterade orsaker:

• Ojämn kylning:Skillnader i formtemperatur över kaviteten orsakar differentiell krympning.
• Felaktig utkastningsdesign:Ejektorstift som trycker ojämnt eller på tunna sektioner.
• Obalanserat löparsystem:I formar med flera kaviteter leder ojämn fyllning till olika restspänningar.
• Otillräcklig dragvinkel:Höga utstötningskrafter förvränger delen.
• Gate-inducerad orientering:Portar placerade i tunna sektioner eller i delens centrum orsakar molekylär orientering som skev vid kylning.

        Lösningar:

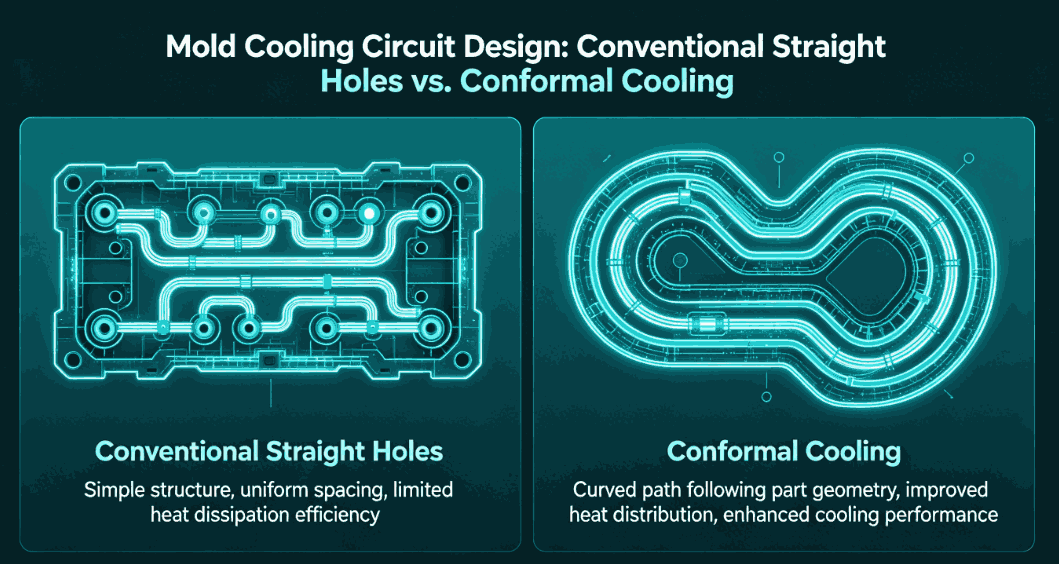

• Optimera kylkretslayouten: använd konform kylning för komplexa geometrier.
• Balansera ejektorstiftets placering; använd större eller fler stift på tunna sektioner.
• Designa naturligt balanserade löpare (lika flödeslängder till varje hålighet).
• Öka dragvinkeln (1–2° för de flesta material, 3–5° för strukturerade ytor).
• Placera grindar vid tjocka sektioner eller använd flera grindar.

4. Brännmärken / dielektrisk uppvärmning

        Hur det ser ut:Bruna eller svarta brännmärken, vanligtvis i slutet av flödet eller i djupa revben.

        Mögelrelaterade orsaker:

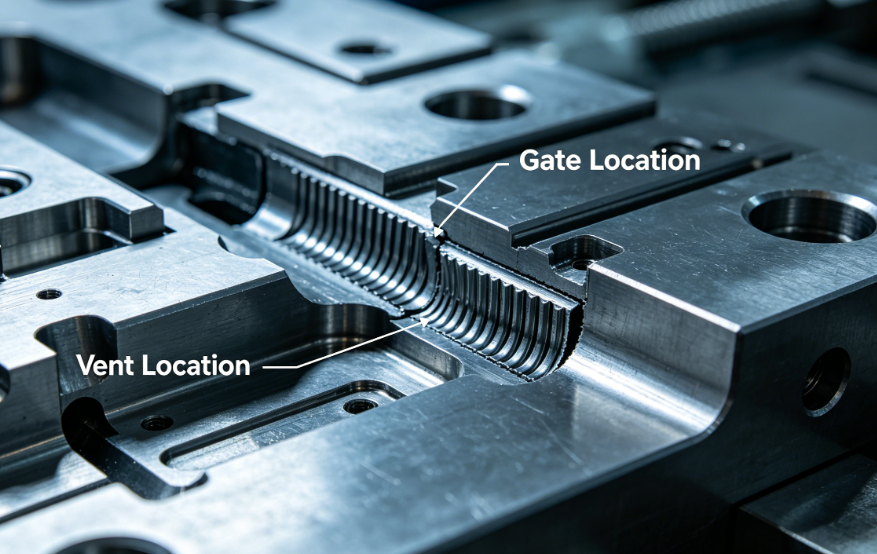

• Otillräcklig ventilation:Luft som är instängd i blinda fickor eller vid flödesfronter komprimeras och värms upp, vilket försämrar polymeren.
• Ventiler för grunda eller blockerade:Gas kan inte fly tillräckligt snabbt.
• Dålig design för avskiljningslinjens ventilation:Ventilerna är inte placerade på den sista platsen att fylla.

        Lösningar:

• Lägg till ventiler vid alla flödesvägsändpunkter och djupa ribbor.
• Använd ventilationsdjup som är lämpliga för materialet (t.ex. 0,02 mm för PP, 0,01 mm för PC).
• Överväg att använda porösa (sintrade) stålinsatser för extrema ventilationsbehov.
• Lägg till ejektorstift med ventilationsspår.

5. Blixt (grader)

        Hur det ser ut:Tunn överflödig plast vid avskiljningslinjen, utkastarstiftshål eller skjutreglage.

       Mögelrelaterade orsaker:

• Otillräckligt klämtonnage för projicerat område: Formen är för stor för maskinen, men själva formen kan vara en orsak om delningslinjens integritet är dålig.
• Sliten eller skadad avskiljningslina: Tidigare skador eller slitage gör att plasten kan komma ut.
• Otillräcklig formstyvhet: Formplattor böjs under insprutningstryck och öppnar luckor.
• Felaktigt ventildjup: För djupa ventiler fungerar som blixtkanaler.
• Dålig passning av slider eller insatser: Spalter vid avstängningsytor.

       Lösningar:

• Reparera eller skär om skiljelinjens ytor.
• Lägg till stödpelare bakom kavitetsplattan för att förhindra böjning. Se till att ventilerna skärs till rätt djup (vanligtvis 0,02–0,05 mm, följt av en avlastning på 0,5–1,0 mm).
• Maskinera om avstängningsytor med rätt vinklar och passningar.

6. Svetslinjer (stickade linjer）

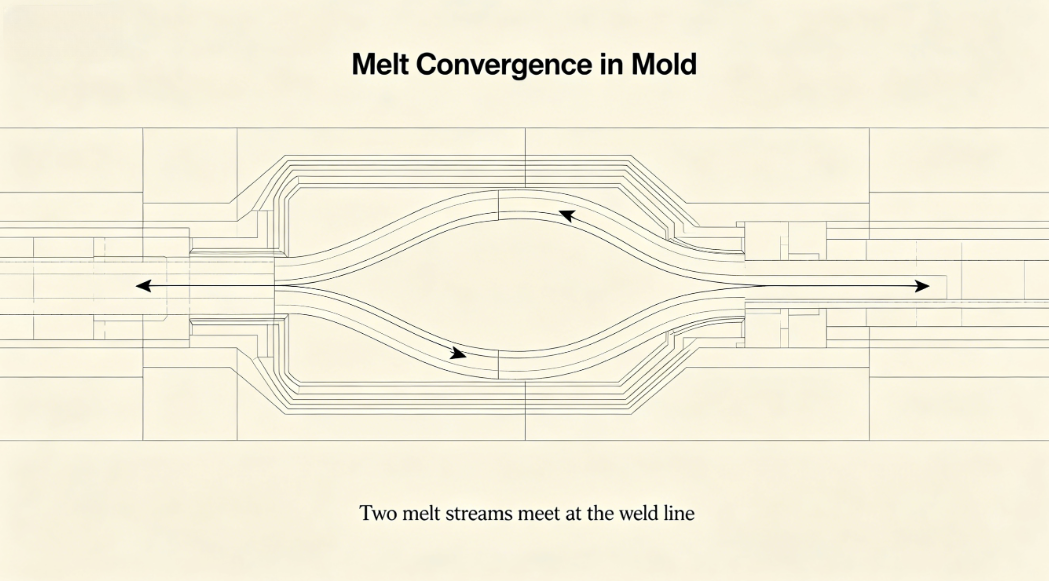

        Hur det ser ut:Synliga linjer där två flödesfronter möts; ofta åtföljd av svaghet.

       Mögelrelaterade orsaker:

• Flera portar som gör att flödesfronter konvergerar:Inneboende i design med flera grindar.
• Hinder i kaviteten:Kärnor, skär eller ribbor som delar flödet.
• Kallsmältfronter:Dålig grinddesign eller kalla slugbrunnar är otillräckliga.
• Otillräcklig avluftning vid svetsledningsplatsen:Instängd luft förhindrar molekylär intrassling.

        Lösningar:

• Flytta grindar för att flytta svetslinjer till icke-kritiska områden.
• Öka grindens storlek eller byt till en annan grindtyp (t.ex. fläktgrind).
• Lägg till en ventilationsficka vid svetslinjens plats.
• Använd en varmlöpare med sekventiell ventilport för att eliminera svetslinjer.

7. Ytdefekter: Flödesmärken, spridning och dis

        Hur de ser ut:Ränder, vågiga mönster eller matta områden på delytan.

       Mögelrelaterade orsaker:

• Dålig portdesign:Portar som är för små eller felaktigt placerade orsakar sprutning eller tvekan.
• Skarpa hörn eller plötsliga förändringar i väggtjocklek:Orsaka flödesinstabilitet.
• Kall formyta:Dålig kylkretsdesign leder till kalla fläckar som kyler smältan i förtid.
• Förorenad eller grov hålighetsyta:Orsakar stänk och dålig glans.

        Lösningar:

• Använd en större grind eller en grinddesign som främjar gradvis expansion (fläktgrind, filmgrind).
• Släta övergångar i kaviteten (radie alla skarpa hörn).
• Optimera kylningslikformigheten.

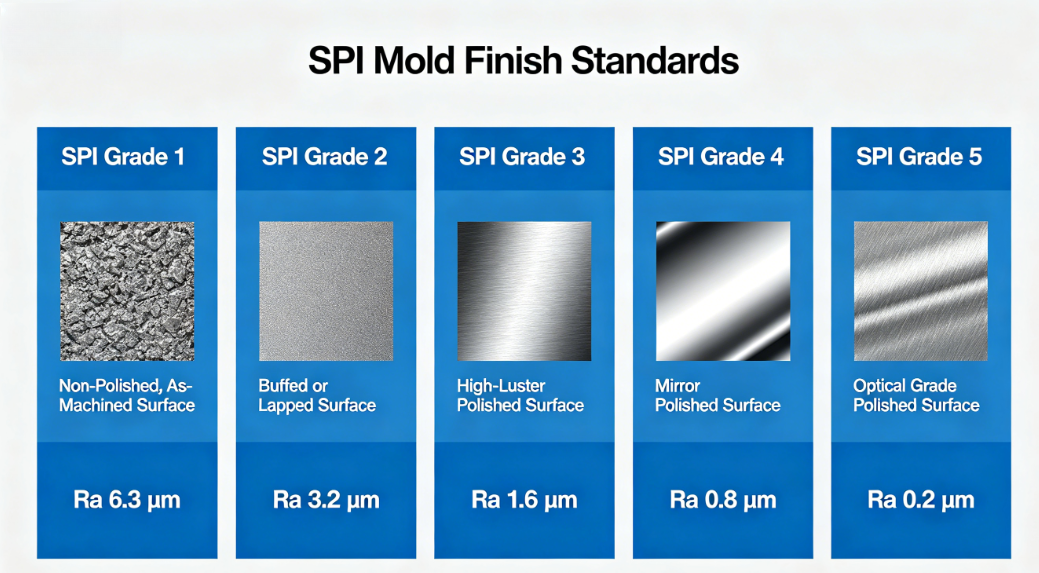

• Polera hålytan till önskad finish (spegelpolering för blanka delar).

8. Ejektorstiftsmärken / tryckmärken

        Hur det ser ut:Upphöjda eller nedsänkta märken där ejektorstiften kommer i kontakt med delen.

        Mögelrelaterade orsaker:

• Otillräckligt utkast:Hög utstötningskraft koncentreras på stiftspetsar.
• För få eller dåligt placerade ejektorstift:Ojämn utkastning.
• Stiftdiameter för liten:Hög stresskoncentration.
• Returproblem med ejektorstift:Stiften är inte helt indragna före nästa cykel.

         Lösningar:

• Öka dragvinkeln.
• Lägg till fler ejektorstift eller använd större diametrar.
• Placera nålar på revben, räfflor eller andra icke-kosmetiska ytor.
• Säkerställ ett korrekt retursystem för ejektorn (fjädrar eller positiva returstift).

Fallstudie: Från defekt till lösning

        En kund som tillverkade en 32-håls pennform rapporterade ihållande skevhet och sjunkmärken på fästområdet för klämman. Efter två veckors justeringar av maskinparameter utan förbättring genomförde vi en formgranskning.

        Resultat:

• Kylkanalerna var långt ifrån den tjocka clipbossen.
• Porten var placerad i motsatt ände, vilket orsakade tryckförlust.
• Ejektorstiften var ojämnt fördelade.

       Vidtagna åtgärder:

• Lade till en baffel i kylkretsen nära bommen.
• Flyttade grinden närmare bossområdet.
• Lade till ytterligare två ejektorstift.

        Resultat:

        Skevhet minskat med 80 %; sjunkmärken eliminerade. Produktionsavfallet sjönk från 12 % till 2 %.

Slutsats

        Förhållandet mellan formsprutningsdefekter och formen är direkt och ofta dominerande. Även om processparametrar ibland kan kompensera för mindre mögelproblem, ligger den grundläggande lösningen i bra formdesign – korrekt gating, balanserad kylning, tillräcklig ventilation, robust utkastning och korrekta dragvinklar.

        Som formtillverkare sträcker sig vårt ansvar bortom att leverera en form som passar maskinen. Vi måste designa formar som är förlåtande, robusta och optimerade för det specifika materialet och detaljgeometrin. För formsprutare möjliggör förståelse av dessa formrelaterade orsaker effektivare felsökning och bättre kommunikation med formleverantörer.

        När du stöter på en ihållande defekt, innan du rör maskinens kontroller, fråga: Kan mögelet vara orsaken?
