Tunnväggiga förpackningar - tänk yoghurtbägare, margarinbaljor, delikatessförpackningar och tunnväggiga lock - representerar ett av de mest krävande segmenten inom formsprutningsindustrin. Delarnas väggtjocklek varierar vanligtvis från 0,25 mm till 1,0 mm, med flödeslängd-till-tjockleksförhållanden som ofta överstiger 200:1. Cykeltider mäts i sekunder (vanligtvis 3–8 sekunder), och årliga produktionsvolymer överstiger ofta 10 miljoner delar per form.
Som en erfaren formtekniker som specialiserat sig på högkavitationsförpackningsformar har jag sett hur små designfel kan bli katastrofala vid tunnväggsgjutning. En gate-obalans på 5 % kan innebära att vissa håligheter är överpackade medan andra är korta. En kylningsvariation på 5°C kan orsaka skevhet som gör delar oanvändbara med 1 000 delar per timme.
Denna article fokuserar på de viktigaste tekniska aspekterna av att designa och tillverka högpresterande tunnväggiga förpackningsformar. Oavsett om du formar tunnväggiga behållare, lock eller koppar, kommer det att hjälpa dig att förstå dessa principerdu uppnår snabbare cykler, bättre delkvalitet och längre formlivslängd.
Tunnväggsgjutning utsätter formar för extrema förhållanden: mycket höga insprutningstryck (upp till 2 000 bar), snabba uppvärmnings- och kylcykler och höghastighets smältflöde.
Rekommenderade formstål:
|
Steel Betyg |
Hårdhet |
Nyckelegenskaper |
Typisk tillämpning |
|
H13 / 1,2344 / SKD61 |
48–52 HRC |
Hög seghet, gbra termisk utmattningsbeständighet |
Kärn- och kavitetsplattor, allmänna tunnväggiga formar |
|
Rostfritt 1.2316 / S136 |
48–52 HRC |
Korrosionsbeständighet för applikationer i kontakt med livsmedel |
Förpackningar för sura eller våta produkter |
|
DC53 |
58–62 HRC |
Överlägsen slitstyrka för mycket fyllda material |
Högkavitationsformar som bearbetar PP med >30 % fyllmedel |
Viktigt övervägande: För extremt hög kavitation (t.ex. 64 eller 96 kaviteter) måste själva formbasen vara gjord av höghållfast stål (t.ex. P20 förhärdat eller 1,2738) för att motstå insprutningstryck utan plåtavböjning.
Den heta löparen är hjärtat i varje tunnväggig förpackningsform. Den måste leverera smälta till varje kavitet samtidigt med perfekt balans, minimalt tryckfall och exakt temperaturkontroll.
Kritiska designelement:

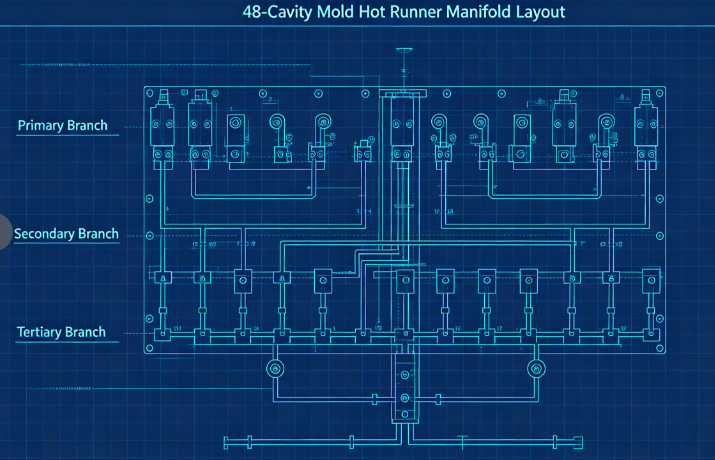

a) Balanserade flödeskanaler: För formar med flera kaviteter (vanligtvis 32, 48, 64 eller 96 kaviteter) är naturlig balansering väsentlig. Detta innebär att varje kavitet har exakt samma flödeslängd. En typisk layout använder ett primärt grenrör, sekundära grenrör och tertiära grenar, alla bearbetade till identiska dimensioner.
b) Porttyp och placering: För tunnväggiga containrar är de vanligaste grindtyperna: Kantportar (för delar med rak sidovägg)Ventilportar (för membran eller direkt ingång i botten)Ubåtsportar (för ren avskärning utan grindspår)Grinden måste dimensioneras rätt – för liten och skjuvuppvärmning orsakar nedbrytning; för stor, och grindspår blir oacceptabelt. Typiska grinddimensioner för tunnväggiga koppar varierar från 0,8 mm till 1,5 mm i diameter.
c) Termisk balans: Varje munstycke måste ha oberoende temperaturkontroll. Fördelarkanalerna bör värmas upp jämnt (med tvåzons- eller trezonsvärmare) för att undvika heta fläckar eller kalla sniglar.
Tunnväggiga delar kräver extremt exakta hålrum och kärndimensioner för att uppnå konsekvent väggtjocklek.
Viktiga överväganden:

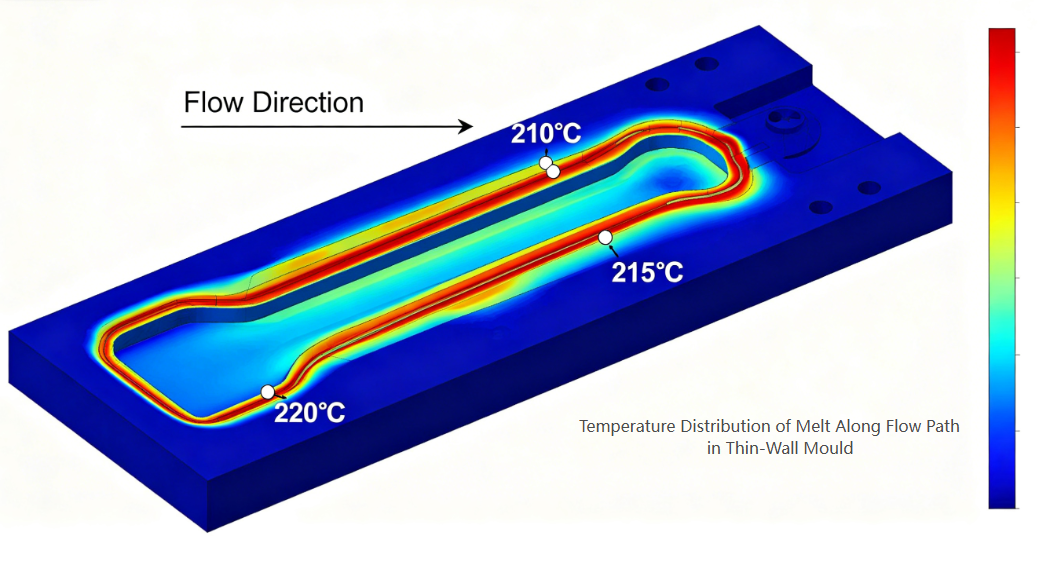

a) Väggtjockleksfördelning: Håll en jämn väggtjocklek inom ±0,02 mm. Tjockleksvariationer skapar differentiell kylning och skevhet. Använd formflödesanalys för att optimera designen innan du skär stål.
b) Ventilation: Tunnväggsgjutning använder höghastighetssprutning (ofta 200–500 mm/s). Luft som är instängd i hålrummet måste strömma ut omedelbart. Rekommenderade ventilationsdjup: 0,02–0,03 mm för PP0,01–0,02 mm för PS eller PET
Ventiler bör placeras vid den sista punkten för att fylla, längs delningslinjen, och runt utkastarstift.c) Dragvinklar: För tunnväggiga delar rekommenderas ett minsta drag på 1° per sida (1,5–2° för djupare behållare). Otillräckligt drag leder till repor, vakuumlåsning och utkastningsproblem.
d) Ytfinish: Kavitetsytor för klara eller blanka delar kräver SPI A-1 (spegel) finish; för ogenomskinliga mejeribehållare räcker SPI B-1 (600 grit).
Kylning dominerar cykeltiden i tunnväggig formning - vanligtvis står för 60–80 % av den totala cykeln. Effektiv kylning är nyckeln till hög produktivitet.
Designprinciper:

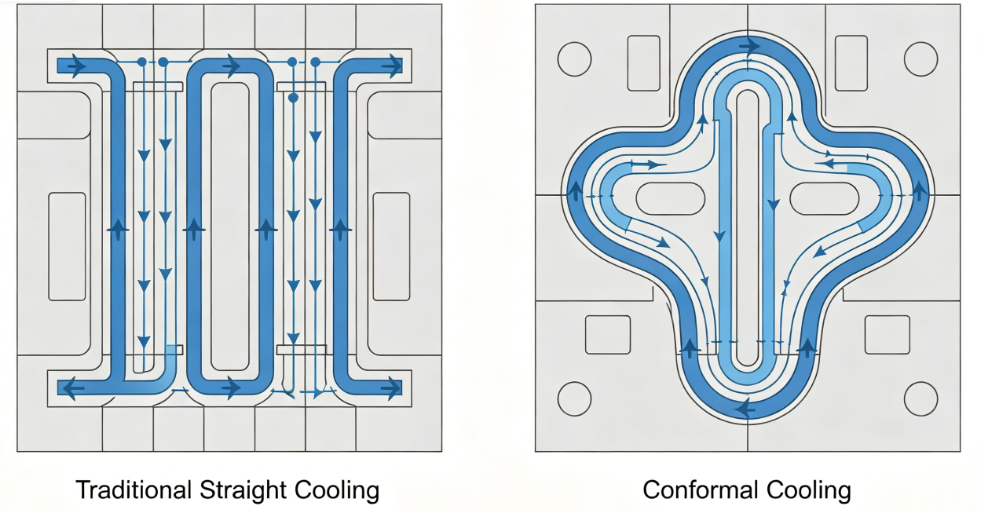

a) Konform kylning: Traditionella rakt borrade kylkanaler är ofta för långt från kavitetens yta. Konforma kylkanaler – som följer delens kontur – kan minska kyltiden med 30–50 %. De skapas vanligtvis med 3D-utskrift eller CNC-bearbetning av skär med böjda kanaler.
b) Parametrar för kylkanal:
c) Högeffektiv kylning: Använd bubblare eller bafflar i kärnan där utrymmet är begränsat. För höga kärnor, installera spiralkylningsinsatser eller värmerör.
d) Separation av kylkrets: Oberoende kretsar för kavitets- och kärnplattor tillåter olika flödeshastigheter och temperaturer för att optimera frigöring av delar och minimera skevhet.
Tunnväggiga delar har låg styvhet och kan lätt deformeras under utkastning. Utkastningssystemet måste vara skonsamt men ändå pålitligt.
Designrekommendationer:

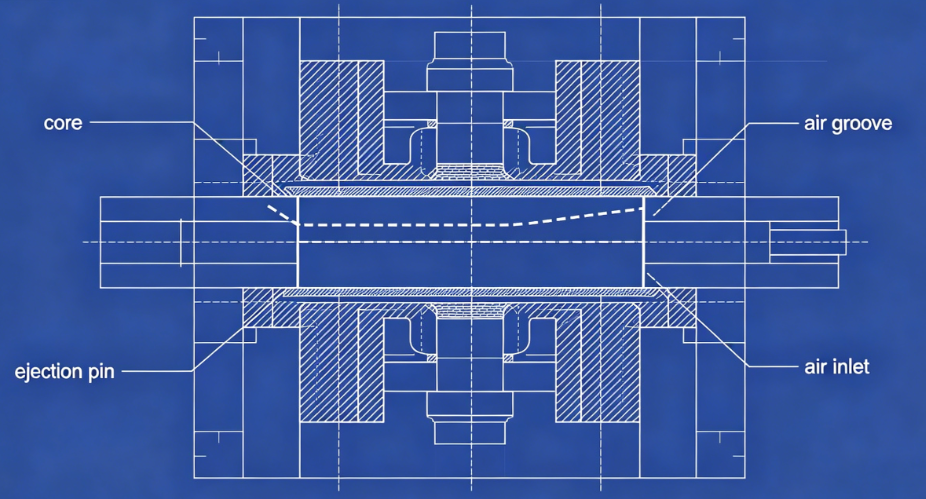

a) Luftutkastning: För många tunnväggiga behållare (särskilt koppar) är luftassisterat utkast idealiskt. Tryckluft (2–4 bar) förs in mellan kärnan och delen genom mikrospår eller porösa insatser, vilket flyter delen från kärnan.
b) Avisoleringsplatta: För delar med underskärningar eller djupa sidoväggar ger en mekanisk avstrykarplatta jämn utstötningskraft över hela delens omkrets.
c) Ejektorstift: När stift är oundvikliga, använd många stift med liten diameter (2–3 mm) placerade på ribbor eller dolda ytor. Undvik stora stift som lämnar synliga märken.
d) Timing: Utkastningssekvensen bör starta först efter att delen har svalnat tillräckligt för att undvika deformation. Använd en kort kylfördröjning efter att formen öppnats.
Även den bästa formen kan inte producera bra delar utan korrekta processinställningar. Nyckelparametrar för tunnväggsgjutning:
|
Parameter |
Typiskt intervall |
Anteckningar |
|
Insprutningshastighet |
200–500 mm/s |
Hög hastighet fyller tunna sektioner innan frysning |
|
Insprutningstryck |
1 200–2 000 bar |
Krävs för att övervinna flödesmotstånd |
|
Smälttemperatur |
190–240°C (PP), 230–280°C (PS) |
Optimera för viskositet |
|
Formtemperatur |
10–25°C (kall löpare) eller 30–60°C (varm löpare) |
Balanserad kylning |
|
Mottryck |
5–15 bar |
För plastisk konsistens |
|
Defekt |
Mögelrelaterad orsak |
Lösning |
|
Korta skott |
Otillräcklig ventilation eller underdimensionerade grindar |
Lägg till ventiler vid flödesändpunkterna; förstora portar |
|
Warpage |
Ojämn kylning eller obalanserad fyllning |
Förbättra kylningslikformigheten; balanslöpare |
|
Diskbänksmärken |
Dålig portplacering eller otillräcklig packning |
Flytta grinden till tjock sektion; lägg till packningstid |
|
Grindresten för hög |
Portdesign felaktig |
Byt till ventilport eller ubåtsport |
|
Klibbar på kärnan |
Otillräckligt drag eller luftutkastningsfel |
Öka draget; rena luftspår |
|
Brännmärken |
Otillräcklig ventilation |
Fördjupa ventilerna inom materialgränserna |
Cutmaning: En kund krävde en form med 48 hålrum för 150 ml yoghurtbägare (PP, 0,45 mm väggtjocklek, 4-sekunders cykel, årligkräver 20 miljoner delar).
Vidtagna åtgärder:
Resultat:
Tunnväggig förpackningsformteknik representerar höjdpunkten inom formsprutningsteknik. Kraven på hög kavitation, undersekundscykler och noll-defekt produktion pressar alla aspekter av formdesign till dess gränser. Framgångsrika tunnväggiga formar kräver:
Precision i hålrum/kärnbearbetning (±0,01 mm)
Balans i heta löparflödeskanaler
Effektivitet i konform kylning
Tillförlitlighet i utkastsystem
Förståelse för materialbeteende och processdynamik
Feller formtillverkare som är villiga att investera i avancerade designverktyg och precisionstillverkning, erbjuder tunnväggiga förpackningssektorn enorma möjligheter – både när det gäller tekniska utmaningar och affärstillväxt.
